Illuminazione di cortesia Empty Illuminazione di cortesia

Messaggio  Davide(acq) Dom Nov 18, 2007 3:56 pm

Qualcuno ha qualche idea da proporre riguardo al fatto che l'OUT è povera di luce quando apri le portiere???
oggi come oggi nelle auto che si rispettano anche una gemmina ce l'hanno, non pretendo l illuminazione che ha un mio collega che posside una ford s-max che quando spegne il motore si accendono luci dagli specchietti e quando apre le portiere sembra natale anche a ferragosto. x ò una lucetta che ne sò al neon o a led inserita nel sotto delle tasche portaoggetti delle portiere ci potrebbe stare. sunny
Davide(acq)
Davide(acq)

Sagittario Numero di messaggi : 2506
Età : 55
Localizzazione : prov. Modena
Data d'iscrizione : 11.11.07

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Sidestick Mar Dic 04, 2007 3:45 pm

Io sto risolvendo così...


Illuminazione di cortesia Dsc01010

Illuminazione di cortesia Dsc01011

Illuminazione di cortesia Dsc01012
Sidestick
Sidestick
Admin
Admin

Acquario Numero di messaggi : 3019
Età : 52
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Max81 Mar Dic 04, 2007 3:52 pm

Ma sono sempre accesi? scratch
no perchè penso che quello che punta sui pulsanti finestrini sia fastidioso di notte mentre guidi...
comunque ottima pensata Very Happy
Max81
Max81
Amico del forum

Gemelli Numero di messaggi : 963
Età : 42
Localizzazione : San Remo (IM)
Data d'iscrizione : 05.11.07

http://www.quattroruote.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  mdipalo Mar Dic 04, 2007 4:02 pm

io invidio la tua manualità side.. io sono una capra
mdipalo
mdipalo

Pesci Numero di messaggi : 2458
Età : 56
Localizzazione : Casatenovo LC
Data d'iscrizione : 25.10.07

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Sidestick Mar Dic 04, 2007 4:10 pm

Allora, quello nel bracciolo è collegato alla presa di corrente, quindi acceso quando è girata la chiave nel quadro, l'altro che illumina i comandi è collegato all'illuminazione del pulsante asc off, quindi si accende insieme ai fari, considera che la foto è notevolmente + luminosa della realtà (guarda quanto è alta l'illuminazione dei tasti asc off e regolazione assetto), messo lì è invisibile direttamente e illumina dolcemente i comandi sulla portiera Wink

Per inciso, ho utilizzato led da 3 mm già cablati con una resistenza che permette l'alimentazione a 12 volt. Idea
Sidestick
Sidestick
Admin
Admin

Acquario Numero di messaggi : 3019
Età : 52
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Max81 Mar Dic 04, 2007 4:25 pm

CONFERMO ANCHE LA MIA DI INVIDIA Shocked
Max81
Max81
Amico del forum

Gemelli Numero di messaggi : 963
Età : 42
Localizzazione : San Remo (IM)
Data d'iscrizione : 05.11.07

http://www.quattroruote.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Mar Dic 04, 2007 6:07 pm

Sidestick ha scritto: messo lì è invisibile direttamente e illumina dolcemente i comandi sulla portiera Wink

...talmente invisibile...che non si vede dove l'hai applicata... Very Happy Very Happy scratch

ILLUMINACI... Idea Laughing Laughing

Wink
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Max81 Mar Dic 04, 2007 6:17 pm

Side ma secondo te se avessi alzato la placca che contiene i pulsanti di regolazione specchi e messo sotto un led di illuminazione non si sarebbero iluminati?

Perchè quei pulsanti non mi sembrano solo incisi con i simbolini di funzione ma forse sotto sono trasparenti.... scratch lo chiedo a te perchè vedo che sei proprio pratico nel smontare le plastiche... io le ho sempre odiate di tutte le macchine perchè ho pauraa di rompere i dentii di incanstro Rolling Eyes
Max81
Max81
Amico del forum

Gemelli Numero di messaggi : 963
Età : 42
Localizzazione : San Remo (IM)
Data d'iscrizione : 05.11.07

http://www.quattroruote.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Sidestick Mar Dic 04, 2007 7:39 pm

Nella foto dove ci sono i pulsanti dell'asc off e la regolazione dei fari se notate in alto a destra nell'angolino c'è il led che punta la portiera...

Per l'illuminazione della regolazione specchi, magari sarebbe anche possibile, ma significherebbe smontare tutto il pannello porta e probabilmente anche l'intero gruppo regolazione specchi, io così ho risolto in 10 minuti...

Il prossimo è il portaoggetti superiore e quello sulla console centrale Cool ... il problema è trovare il tempo per farle ste cose Crying or Very sad
Sidestick
Sidestick
Admin
Admin

Acquario Numero di messaggi : 3019
Età : 52
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Mar Dic 04, 2007 8:47 pm

Shocked Shocked ....azz...sembrava il riflesso del flash della macchina fotografica... Very Happy Very Happy
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Davide(acq) Mar Dic 04, 2007 11:34 pm

X SIDE

bravo oltre al tempo anche la praticità manuale nel montare e smontare e collegare fili al posto giusto!!!!

x le portiere ancora nulla???

quanto può essere complicato mettere una presa 12v nel cassettone centrale?

grazie che ci ILLUMINI Idea Idea Idea
Davide(acq)
Davide(acq)

Sagittario Numero di messaggi : 2506
Età : 55
Localizzazione : prov. Modena
Data d'iscrizione : 11.11.07

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Gio Dic 06, 2007 4:33 pm

MAX81 ha scritto:Side ma secondo te se avessi alzato la placca che contiene i pulsanti di regolazione specchi e messo sotto un led di illuminazione non si sarebbero iluminati?

Perchè quei pulsanti non mi sembrano solo incisi con i simbolini di funzione ma forse sotto sono trasparenti....

...controllato stamane... quei simboli a cui ti riferisci non sono trasparenti, ma sono incisi... No


Sidestick ha scritto:Io sto risolvendo così...


...io pure forse.... Rolling Eyes Wink
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Max81 Gio Dic 06, 2007 6:09 pm

Grazie Salvo... confermo anche io che ci ho guardato con tanto di lente di ingrandimento Mad
Max81
Max81
Amico del forum

Gemelli Numero di messaggi : 963
Età : 42
Localizzazione : San Remo (IM)
Data d'iscrizione : 05.11.07

http://www.quattroruote.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Sab Dic 15, 2007 6:01 pm

prendendo spunto da Sidestick... Wink

ho messo anch'io un paio di led...

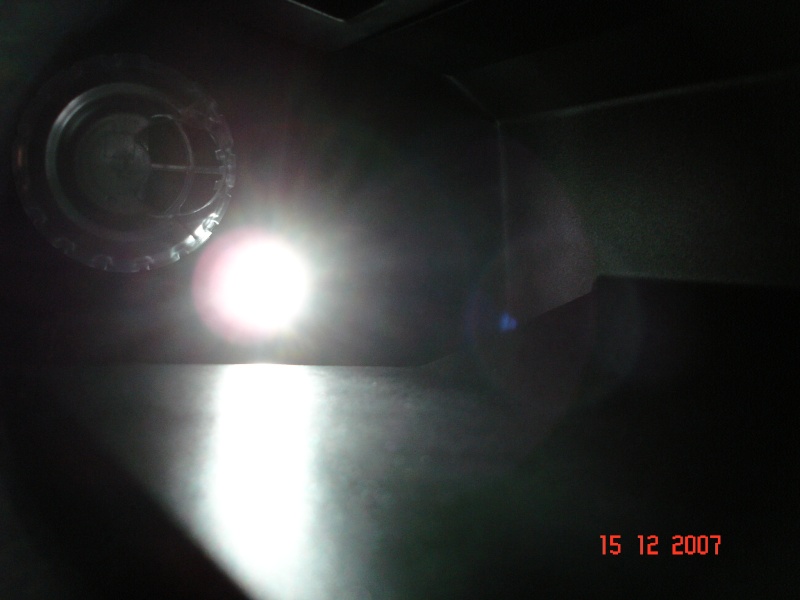

porta-oggetti climatizzato...
Illuminazione di cortesia Dsc01213

con flash
Illuminazione di cortesia Dsc01215

bracciolo centrale...
Illuminazione di cortesia Dsc01214

con flash
Illuminazione di cortesia Dsc01216



...considerate che l'effetto reale è migliore di quello riportato dalle foto... Cool
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  mdipalo Sab Dic 15, 2007 7:53 pm

sei bravissimo ti invidio.. bounce
mdipalo
mdipalo

Pesci Numero di messaggi : 2458
Età : 56
Localizzazione : Casatenovo LC
Data d'iscrizione : 25.10.07

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Sab Dic 15, 2007 9:37 pm

...è più facile di quanto sembra...fidati... Wink
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  flavio2207 Gio Feb 21, 2008 1:17 pm

X Side e Salvo.
Per fissare i led avete dovuto fare dei fori? Vorrei metterne uno per illuminare i pulsanti sulla portiera, ma non so come si fa a smontare e a collegare i fili al tasto ASC Off.
Help me !! confused
flavio2207
flavio2207
Cugino francese

Cancro Numero di messaggi : 937
Età : 58
Localizzazione : Bordighera IM
Data d'iscrizione : 14.02.08

http://www.londrahotelsanremo.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Gio Feb 21, 2008 3:21 pm

ciao flavio...per fissare il led devi per forza praticare un foro in alto a dx come da foto...

Illuminazione di cortesia Dsc01012

...poi per collegarlo devi smontare il cassettino porta-oggetti sottostante(devi aprirlo e tirarlo verso l'alto...al contrario per riposizionarlo) e con la mano cercare di sganciare il connettore che è dietro al tasto ASC OFF.

Una volta sganciato il connettore, con un "tester" devi cercare i fili (positivo e negativo) dell' illuminazione del tasto(mi raccomando..Very Happy) ...e se non ricordo male, dovrebbero essere leggermente più fini...tù comunque verifica... Wink

poi con 2 ruba-corrente colleghi il tutto (led con relativa resistenza e 10/15 cm di prolunga)[che ti consiglio da prepararti prima].

Per il led puoi scegliere...o ad alta intensità bianco(come da foto)...oppure ad alta intensità rosso...come l'ho messo io(fà la stessa luce come sotto alla manopole del climatizzatore)... sono entrambi da 3mm.


sm_bye
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  flavio2207 Ven Feb 22, 2008 10:20 am

Grazie Salvo, appena ho un po' di tempo proverò a farlo. Detto così non dovrebbe essere difficile. Il foro lo hai fatto con una punta da 3 mm e dall'esterno verso l'interno vero? Credo che metterò il led rosso, così è più uniforme con la strumentazione.
Ciao Flavio
flavio2207
flavio2207
Cugino francese

Cancro Numero di messaggi : 937
Età : 58
Localizzazione : Bordighera IM
Data d'iscrizione : 14.02.08

http://www.londrahotelsanremo.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Ven Feb 22, 2008 8:40 pm

Si Flavio...il buco l'ho fatto dall'esterno verso l'interno con il trapano posto a 45° trà i 2 lati
con la punta da 3... Wink
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  flavio2207 Lun Feb 25, 2008 2:06 pm

Ok grazie ancora. Ciao
flavio2207
flavio2207
Cugino francese

Cancro Numero di messaggi : 937
Età : 58
Localizzazione : Bordighera IM
Data d'iscrizione : 14.02.08

http://www.londrahotelsanremo.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Lollo Gio Mar 20, 2008 9:05 am

Scusate la domanda banale o forse un po l'invidia, ma da cosa sono alimentato queste lucine di cortesia?
Sono piccole lampadine per le quali avete trivellato, prelevato fili, fatto ponti per prendere alimentazione .... oppure sono robe adesive a pile?

Immagino che la risposta sia la prima, ma spererei nella seconda.
Lollo bounce
Lollo
Lollo

Cancro Numero di messaggi : 1305
Età : 49
Localizzazione : Reggio Emilia
Data d'iscrizione : 15.02.08

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  m.whites Gio Mar 20, 2008 1:49 pm

lo ha spiegato Salvo due mail indietro....con foto Rolling Eyes
m.whites
m.whites

Sagittario Numero di messaggi : 63
Età : 64
Localizzazione : Milano
Data d'iscrizione : 16.12.07

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Gio Mar 20, 2008 9:34 pm

x Lollo,

buona la prima...Very Happy Wink
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Salvo® Sab Apr 12, 2008 10:41 pm

ecco una foto del led (rosso) per l'illuminazione dei comandi al bracciolo...

Illuminazione di cortesia Dsc01313

considerate che la foto non rende pienamente merito al reale effetto del led... Wink
Salvo®
Salvo®

Capricorno Numero di messaggi : 3282
Età : 55
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Torna in alto Andare in basso

Illuminazione di cortesia Empty Re: Illuminazione di cortesia

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 3 1, 2, 3  Successivo

Torna in alto

- Argomenti simili

 :: TECNICA :: Interni


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
