Come smontare l'autoradio...

Messaggio  Sidestick il Dom Dic 23, 2007 8:48 pm

Attenzione non mi assumo nessuna responsabilità per eventuali danni che si possono creare alle varie parti durante l'operazione di smontaggio!!! Rolling Eyes

Con una spatola in plastica aiutarsi per far leva e sfilare le bocchette dell'aria centrali






Svitare quindi le viti in basso nel buco delle bocchette dell'aria e tirare poi il pannello frontale con le mani che è fissato con dei ganci di plastica a pressione

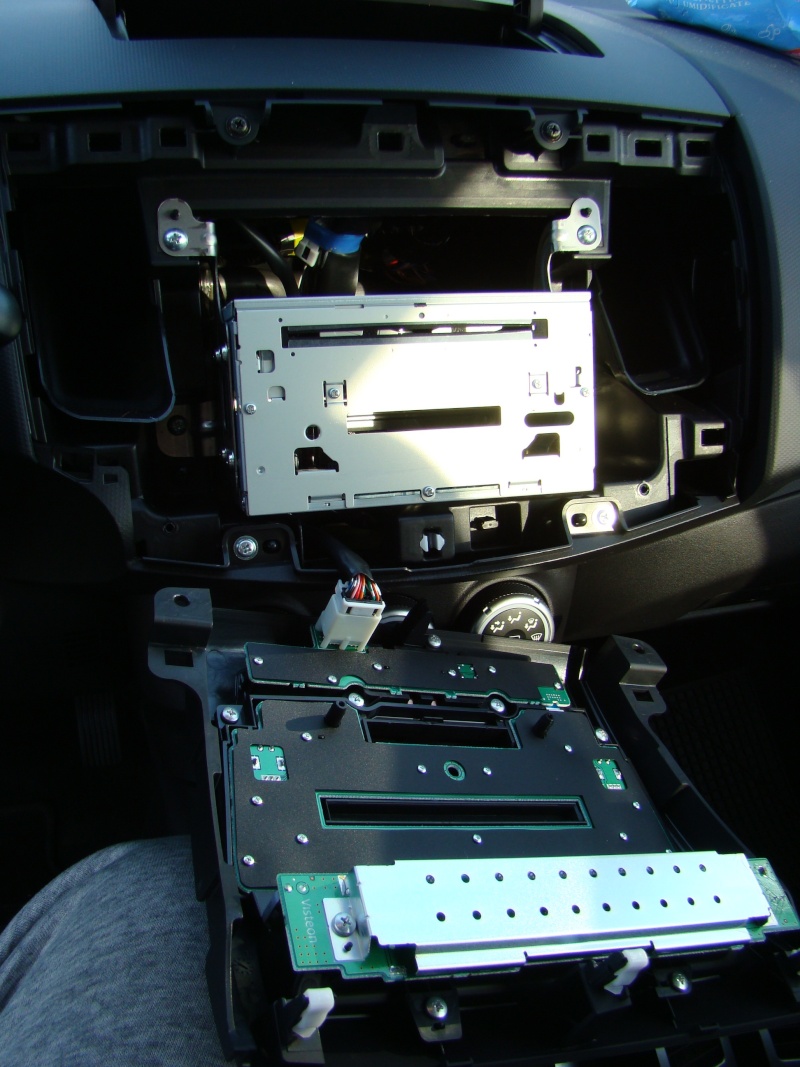

Scollegare lo spinotto del pannello frontale (c'è una linguetta di fissaggio) e svitare quindi le 4 viti che fissano il blocco dell'autoradio, quindi estrarla.




avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2910
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Salvo® il Dom Dic 23, 2007 9:47 pm

ottimo... Wink
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Mar Set 14, 2010 4:34 pm

lo spinotto dell antenna a ki è figlio?
è un fakra? di che colore?
è un din?
è un iso?
tra un po smonto tutto pure io e faccio le foto anche degli spinotti scollegati
avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Gabry75 il Mar Set 14, 2010 5:43 pm

è quello classico mai visti diversi va nel buco diametro circa 8 mm (passatemela come descrizione dai!!)
avatar
Gabry75

Acquario Numero di messaggi : 523
Età : 42
Localizzazione : Erba (CO)
Data d'iscrizione : 03.01.08

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  orsooutmtb il Mar Set 14, 2010 5:45 pm

Ma un bel giro in Irpinia no??? e lasciatela stare sta povera out!!!! invece di masturbarla con la radio godetevela sugli sterrati, sulla neve, sul ghiaccio, sul fango etc etc .....senza offesa e non incazzatevi è solo un consiglio!!! Wink

_________________
ORSOOUTMTB
2.0 D Instyle Thunder Blue dal 7/3/2008 al 6/6/2016  detto ETA BETA Club Culo Alto e Bello con molle, ghiere leddizzate e led sui fari, ex parafangato!! +27 [100.000]    173173 km di felicità; Pajero Pinin 1.8 benzina 119 cv detto PULCE in lavorazione... Very Happy; JEEP Renegade Alpine White 2.0mtj 170cv 9at Trailwalk detto Toaster anzi ex! adesso Phoenix!!!
avatar
orsooutmtb
Moderatore
Moderatore

Capricorno Numero di messaggi : 4783
Età : 56
Localizzazione : Baranzate MI
Data d'iscrizione : 24.03.09

http://www.ospedaleniguarda.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Robi il Mar Set 14, 2010 5:59 pm

:off topic: D'ora in avanti sarò cattivissimo! Nelle sezioni tecniche è bene evitare divagazioni, per quanto simpatiche, per non rendere difficoltosa la consultazione.

_________________
Instyle 2.2 Mivec diesel 4WD A/T  -  09/2014
Prima di aprire argomenti doppi USATE LA FUNZIONE CERCA... Grazie!
avatar
Robi
Moderatore
Moderatore

Cancro Numero di messaggi : 5584
Età : 52
Localizzazione : Treviglio BG/Milano
Data d'iscrizione : 15.08.08

http://www.simbolisullaroccia.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  orsooutmtb il Mar Set 14, 2010 6:46 pm

Chiedo scusa....ma è stato più forte di me!!!!! non si può passare le sere, i giorni, le notti a smontare l'out.......bisogna guidarlo!!!

_________________
ORSOOUTMTB
2.0 D Instyle Thunder Blue dal 7/3/2008 al 6/6/2016  detto ETA BETA Club Culo Alto e Bello con molle, ghiere leddizzate e led sui fari, ex parafangato!! +27 [100.000]    173173 km di felicità; Pajero Pinin 1.8 benzina 119 cv detto PULCE in lavorazione... Very Happy; JEEP Renegade Alpine White 2.0mtj 170cv 9at Trailwalk detto Toaster anzi ex! adesso Phoenix!!!
avatar
orsooutmtb
Moderatore
Moderatore

Capricorno Numero di messaggi : 4783
Età : 56
Localizzazione : Baranzate MI
Data d'iscrizione : 24.03.09

http://www.ospedaleniguarda.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Mar Set 14, 2010 8:14 pm

facciamo chiarezza

attacco din


attacco iso



attacco fakra (i connettori variano in base al colore)

avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Salvo® il Mar Set 14, 2010 8:28 pm

il primo...Wink

_________________
Intense 2.0 DiD - ExclusiveClub

Lilly nel cuore.... baubau
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Roby65 il Mer Set 15, 2010 8:37 am

Per chi si cimentasse nello smontaggio dell'autoradio, prima di rimontarla consiglierei di controllare il fissaggio di quello "scatolotto" con l'etichetta verde che si intravede nell'ultima foto dietro l'autoradio.
E' avvitato sul fondo con due viti autofilettanti e nel mio caso aveva un fissaggio piuttosto ballerino e generava vibrazioni. Ciao a tutti sm_bye
avatar
Roby65

Leone Numero di messaggi : 250
Età : 51
Localizzazione : Trezzano s/N - Abbiategrasso (MI)
Data d'iscrizione : 23.02.09

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Sidestick il Mer Set 15, 2010 9:02 am

quello " scatolotto" è il sistema mani libere (bluetooth)

_________________
Discovery 3 Outlanders Edition
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2910
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Gio Set 16, 2010 2:20 pm

vabè il modulo bt non ce l hanno tutti

la prima cosa da fare nello smontaggio è togliere i cd!! Wink nonno
avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Gio Set 23, 2010 9:11 am

domenica ho sostituito la radio originale ed ho montato una jvc kw-nx7000 ho fatto tutto da solo non è difficilissimo ma se avete dubbi o perplessità chiedete pure sarò ben lieto di darvi delle risposte esaurienti,..... integriamo qualke foto in aggiunta alle altre ke gia ci sono

interfaccia phonocar modello 4/083 serve x il can bus e per far funzionare i comandi al volante è da programmare ma il manuale spiega bene ci vogliono 10 minuti se scollegate la radio e accendete la makina va in allarme il can bus e vi dirà necessaria assitenza! poi collegate tutto e si toglie da solo i fili del can bus sono quelli blu e nero sul connettore dell autoradio quello grosso centrale,sistemata con biadesivo al posto del modulo bluetooth che non ho




posizione antenna gps sotto il cassetto centrale sopra autoradio,grazie alle piccole dimensioni dell antenna ho potuto metterla lì è perfetta il filo passa bene lì sotto l enorme plastica del cassetto non attenua minimamente il segnale gps, anke se appena montata ho avuto qualke perplessità



e questo è il lavoro finito la radio sporge leggermente perke ha il frontalino estraibile ma non è brutta esteticamente



adesso sapete pure in ke via abito Very Happy Very Happy
avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Gio Set 23, 2010 9:14 am

in definitiva se volete fare il lavoro ci vuole:

cavo da iso a din esistono 2 modelli
interfaccia can bus
mascherina cruscotto
avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Sidestick il Gio Set 23, 2010 9:50 am

Ottimo lavoro e bella recensione approved

_________________
Discovery 3 Outlanders Edition
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2910
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Gio Set 23, 2010 9:56 am

grazie side
avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Salvo® il Gio Set 23, 2010 4:38 pm

sembra di vedere il mio... Very Happy

compliments sm_ok

_________________
Intense 2.0 DiD - ExclusiveClub

Lilly nel cuore.... baubau
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Gio Set 23, 2010 8:05 pm

hai visto se ti manca in macchina? Shocked
avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Salvo® il Gio Set 23, 2010 8:43 pm

azz...mi tocca andare a controllare...Shocked Shocked

a parte gli scherzi...avendo già il TomTom, ho optato per il modello senza navi.. Wink

_________________
Intense 2.0 DiD - ExclusiveClub

Lilly nel cuore.... baubau
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Ven Set 24, 2010 8:50 am

questo è il cavetto da ISO a DIN che ho utilizzato , non avendo il navi e l ampli


qui ho sistemato la presa usb (prolunga phonocar codice 5/912)

avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  andimar il Lun Set 27, 2010 5:32 pm

Per smontare le bocchette nella maniera più semplice, basta partire dalla parte inferiore. L'ho fatto addirittura con un coltello il plastica da pic nic.
Una curiosità per turbofurbo: la mascherina 2Din che hai provveduto a sostituire sembra liscia e quindi diversa da quella originale. Che tu sappia se ne trovano solo così?
avatar
andimar
Cugino francese

Numero di messaggi : 13
Localizzazione : Cicciano
Data d'iscrizione : 28.07.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  maffyang il Lun Set 27, 2010 10:22 pm

bravo veramente molto bello posso chiederti dove lo hai acquistato e a quanto????
forse lo cambio pure io tanto ho chi me lo monta!!! VERO.. ciao e grazie

maffyang

Ariete Numero di messaggi : 60
Età : 38
Localizzazione : torrile (parma)
Data d'iscrizione : 17.09.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  turbofurbo il Mar Set 28, 2010 4:51 pm

x andimar la mascherina che ho preso io è liscia ed è della phonocar esiste anche di un altra marca ma è praticamente la stessa sempre liscia
avatar
turbofurbo
Cugino francese

Pesci Numero di messaggi : 347
Età : 38
Localizzazione : reggio emilia
Data d'iscrizione : 14.04.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  maffyang il Mar Set 28, 2010 8:21 pm

ho letto il mp volevo sapere se il prezzo era compreso di antenna, cavo usb, ecc
poi una come si fa' per mantenere i comandi al volante???

maffyang

Ariete Numero di messaggi : 60
Età : 38
Localizzazione : torrile (parma)
Data d'iscrizione : 17.09.10

Tornare in alto Andare in basso

Re: Come smontare l'autoradio...

Messaggio  Salvo® il Mar Set 28, 2010 9:33 pm

maffyang...qualche post indietro turbofurbo descrive tutti gli accessori occorrenti per la modifica... Wink

per ulteriori scambio di info, usare i PM... thanks

_________________
Intense 2.0 DiD - ExclusiveClub

Lilly nel cuore.... baubau
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso
