Cavo di collegamento iPod

Messaggio  Sidestick il Lun Ott 29, 2007 10:19 am

Oggi ho smontato la radio di bordo e non ho trovato nessun ingresso Aux,

Qualcuno ha mai visto come sia fatto questo cavetto così costoso?

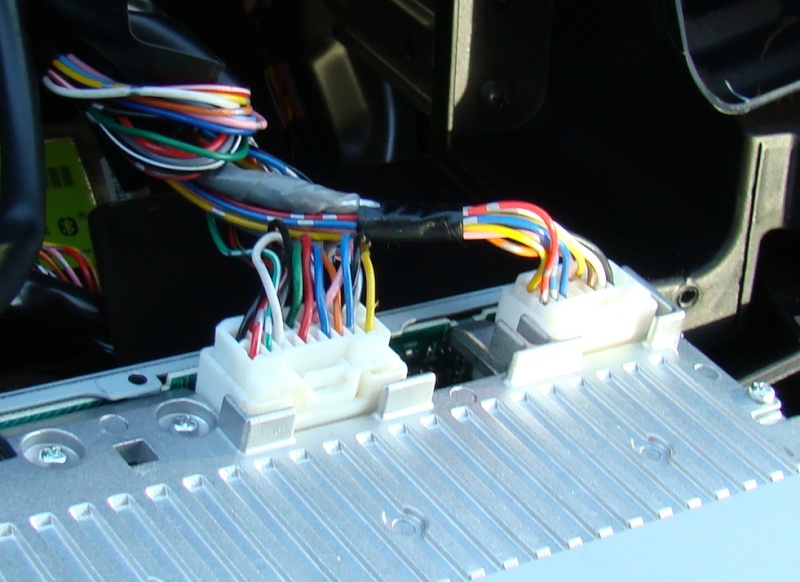

Dietro la radio c'è un gorsso connettore inutilizzato, ma credo serva x il collegamento del navigatore. Question


Ultima modifica di Sidestick il Sab Giu 28, 2008 6:02 pm, modificato 1 volta
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Ingresso AUX

Messaggio  mdipalo il Mer Ott 31, 2007 10:01 am

ciao
per l'ingresso aux dovresti trovare i due connettori Rca tipicamente uno rosso e uno bianco , oopure un jack cuffia.
avatar
mdipalo
Moderatore
Moderatore

Pesci Numero di messaggi : 2458
Età : 49
Localizzazione : Casatenovo LC
Data d'iscrizione : 25.10.07

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Mer Ott 31, 2007 1:25 pm

Ciao Marco,
ho controllato bene, di autoradio ne ho montate parecchie e ti assicuro che non ci sono nè i pin RCA tantomeno ingressi tipo cuffie o altro. Neutral


Ultima modifica di il Sab Nov 17, 2007 2:44 pm, modificato 1 volta
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Lun Nov 05, 2007 3:23 pm

Trovato il famigerato cavo, presto le foto e le indicazioni su come costruirlo. Wink
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  mdipalo il Lun Nov 05, 2007 4:40 pm

non vedo l'ora di saperlo cherry
avatar
mdipalo
Moderatore
Moderatore

Pesci Numero di messaggi : 2458
Età : 49
Localizzazione : Casatenovo LC
Data d'iscrizione : 25.10.07

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Lun Nov 05, 2007 7:33 pm

Ecco dove è nascosto...
premetto che stranamente sia dietro l'autoradio, che all'amplificatore, che x questo collegamento, quest'auto non utilizza cavi schermati (normalmente utilizzati x fare questo genere di collegamenti, comunque sembra che la tecnologia "CanBus" con cui è cablata l'Outlander permetta di non avere interferenze di sorta su uscite e ingressi pre-amplificati.

Per il momento ecco le prime foto, in settimana cercherò di postare la procedura per costruirsi il cavo di collegamento da soli. Wink

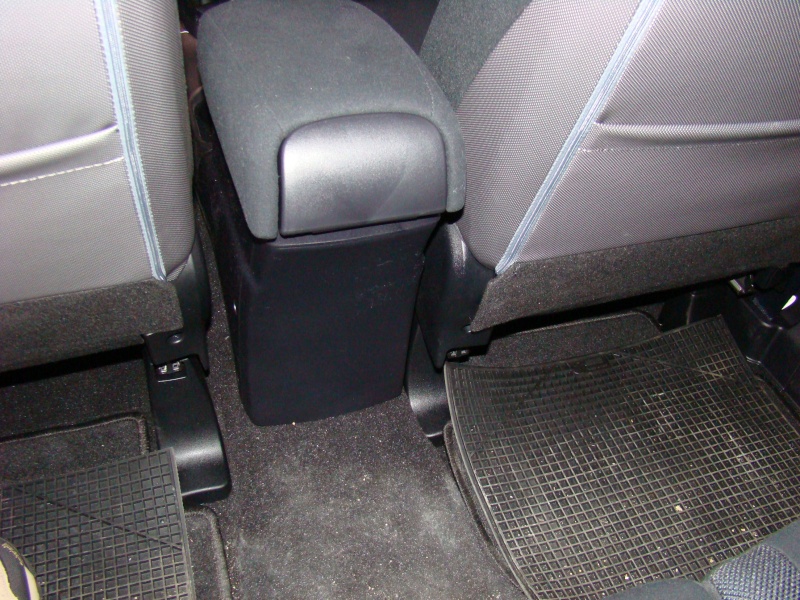

Riconoscete dov'è? Ma si, è il retro del bracciolo tra i 2 posti anteriori.


Per sganciare la paratia infilate le dita sotto (al livello della moquette) e tirate dolcemente.


Ed ecco il famigerato spinotto, sono 5 fili raccolti in 2 gruppi, uno da 3 (audio) e uno da 2 (video)


Ecco i colori dei fili, nel gruppo da 3 il bianco è il canale sinistro, il blu/argento la massa, il nero il canale destro.

A questo punto basterà collegare un normale spinotto (maschio) da 3,5 mm per l'ipod a questi cavi e premendo per più di 2 secondi il tasto "cd" dell'autoradio apparirà la scritta "aux" e collegando un ipod o simili ascolterete la nuova sorgente attraverso l'impianto dell'auto Wink
Gli altri 2 fili servono a collegare una sorgente video per abilitarne la visione sull' MMCS, però non avendolo non conosco ne polarità ne altro.
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  docstrange il Mar Nov 06, 2007 9:40 pm

bel lavoro, bravo cheers
avatar
docstrange

Sagittario Numero di messaggi : 463
Età : 56
Localizzazione : sbt
Data d'iscrizione : 25.10.07

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Ven Nov 09, 2007 1:38 pm

Ho ultimato il montaggio...

Allora questo il necessario: 2 attacchi RCA, qualche cm di filo colorato, un saldatore a stagno e 3 rubacorrente



ecco le saldature, n.b. la massa è in comune



ecco dove li ho posizionati, all'interno del pozzetto del bracciolo, poichè quando esco posso ripiegrvi dentro il filo di collegamento, inoltre sono proprio accanto alla presa ausiliaria di corrente ottima per collegare anche il caricabatterie dell'iPod.



Qui il fissaggio al di sotto del bracciolo (vista divano posteriore)

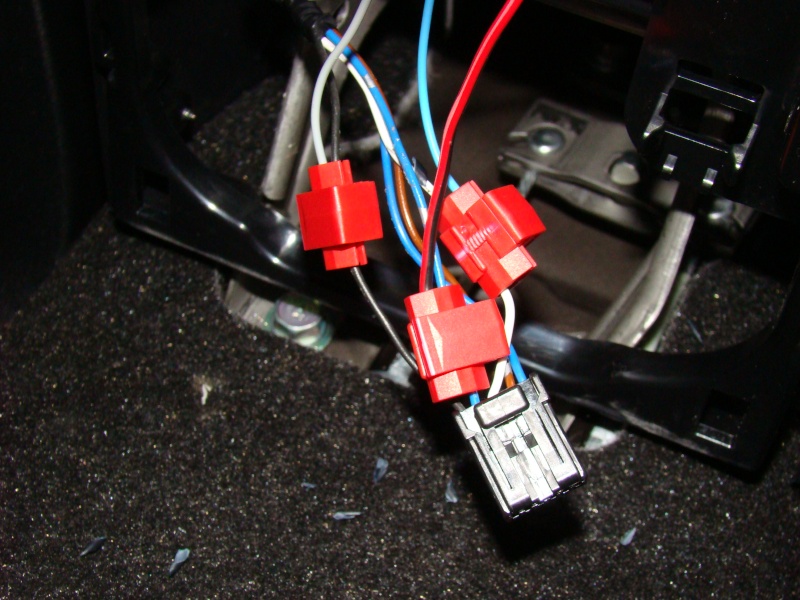

Attaccate i rubacorrente (ricordate la massa è il filo blu/argento, il bianco il canale dx e il nero il sx)



Collegate poi il cavetto (prezzo 3€)



A questo punto collegate l'iPod e premete sull'autoradio il tasto "cd" per più di 2 secondi, Vi apparirà:



Il gioco è fatto, con un po' di pazienza, una spesa di 5€ totali avrete il Vostro iPod a disposizione in auto, inoltre posizionando gli attacchi nel bracciolo, il filo di collegamento rimarrà a disposizione di tutti gli occupanti dell'auto che potranno a piacere cambiare canzoni e gestire il volume diretamente dall'iPod Wink
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Salvo® il Dom Nov 11, 2007 12:13 am

...domanda?...ma l'iPod è gestibile anche dai comandi al volante?... Rolling Eyes
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Dom Nov 11, 2007 7:59 am

No, Salvo, per poter gestire l'iPod dai comandi dell'autoradio, c'è bisogno di un'interfaccia (circuito elettronico) digitale che si collega "sotto" l'iPod, ovvero tramite lo spinotto con il quale si collega al pc, purtroppo però al momento sembra che per le autoradio dell'Outlander non esistano interfacce in commercio, e comunque quelle che ci sono in giro x altre vetture costano dai 150€ in su.
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  cameo il Dom Nov 11, 2007 9:05 am

Sidestick... ottimo lavoro!!! peccato che ho un RAV4... hihihihihi Twisted Evil
avatar
cameo
Supporter Ravver
Supporter Ravver

Sagittario Numero di messaggi : 281
Età : 45
Localizzazione : Venice
Data d'iscrizione : 25.10.07

http://www.rav4you.org

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Salvo® il Dom Nov 11, 2007 10:48 am

Ciao Sidestick, ho notato solo ora dalle foto che hai il modello Instyle...quindi con l'impianto
"Rockford Fosqate"...pensi che sia attuabile anche al modello a 6 casse della Intense?

Ciao...
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Dom Nov 11, 2007 1:23 pm

Ciao Salvo,

per saperlo prova a schiacciare il tasto "cd" per più di 2 secondi, se appare la scritta "aux" è fattibile!

Ma io credo prorpio di si Cool
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  pipo1961 il Lun Nov 12, 2007 6:39 am

scusa Sid, ma allora e' possibile collegare e ascoltare l'audio sull'impianto auto di un lettore dvd-dvx Shocked ?

ciao
avatar
pipo1961

Capricorno Numero di messaggi : 370
Età : 56
Localizzazione : vicino Roma
Data d'iscrizione : 26.10.07

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Lun Nov 12, 2007 8:11 am

Sicuramente, hai a disposizione un ingresso audio per qualsiasi aggeggio che produca suoni, che siano musica o dialoghi di un film non fa differenza.

Inoltre (ma questo io non lo posso verificare) i 2 fili rimanenti del connettore dell'Outlander sopra citato, dovrebbero essere un ingresso video, quindi sarebbe possibile vedere sul display del navigatore MMCS anche una sorgente video (lettore dvd, telecamera, iPod video, etc), infatti se cercate nelle varie funzioni troverete un tasto (a display) del tipo "video in" o "aux video", ma per questo tipo di collegamento non so dire di più Crying or Very sad
avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  pipo1961 il Lun Nov 12, 2007 8:52 am

ottimo Wink grande Sid
ciao
avatar
pipo1961

Capricorno Numero di messaggi : 370
Età : 56
Localizzazione : vicino Roma
Data d'iscrizione : 26.10.07

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Salvo® il Mar Nov 20, 2007 2:24 pm

Salvo® ha scritto:Ciao Sidestick, ho notato solo ora dalle foto che hai il modello Instyle...quindi con l'impianto
"Rockford Fosqate"...pensi che sia attuabile anche al modello a 6 casse della Intense?

Ciao...

Sidestick ha scritto:Ciao Salvo,

per saperlo prova a schiacciare il tasto "cd" per più di 2 secondi, se appare la scritta "aux" è fattibile!

Ma io credo prorpio di si Cool

...esito positivo.... cheers cheers

grazie Sidestick.... Wink
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Salvo® il Gio Dic 13, 2007 12:52 pm

...amara sorpresa... Crying or Very sad Crying or Very sad

ho aperto il retro del bracciolo centrale...e ahimè non ho trovato il famigerato cavetto...(ho il mod. Intense) No No

qualcuno sà se per caso è nascosto da qualche altra parte?...o bisogna installare il cavetto direttamente dall' autoradio?
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Vittorio il Dom Dic 23, 2007 12:50 pm

Ho provato con la mia INTENSE , premendo il tasto "cd" per più di 2 secondi appare la scritta "aux" , il problema pero' è la mancanza del connettore. sul retro del bracciolo.
Ho smonatato l'autoradio ed effettivamente nel connettore principale alcuni poli dello stesso non sono collegati, sarebbe bello che qualcuno con il modello INSTYLE facesse una foto del connettore , si potrebbe cosi fare un paragone delle foto gia inviate e quindi collegare un Ipod anche sulle INTENSE santa .
Grazie

Vittorio

Numero di messaggi : 7
Localizzazione : Emilia Romagna
Data d'iscrizione : 23.12.07

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Dom Dic 23, 2007 2:17 pm

Ciao Vittorio,
hai fatto le stesse prove che ho fatto io... senza però risolvere, purtroppo, ti allego una foto dei connettori della instyle, vedi se trovi differenza.

A presto.

Sidestick


avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Salvo® il Dom Dic 23, 2007 8:00 pm

Vittorio...siamo in 2 ... Very Happy ...se scopri il tipo di attacco fammi sapere.. Wink
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Vittorio il Dom Dic 23, 2007 8:08 pm

Grazie Sidestick,
grazie della foto, appena avrò un po di tempo cerchero' di trovare una soluzione ( se esiste) e poi pubblicherò.
Rinnovo gli auguri di Buon Natale.
Ciao

Vittorio

Numero di messaggi : 7
Localizzazione : Emilia Romagna
Data d'iscrizione : 23.12.07

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Salvo® il Dom Dic 23, 2007 8:12 pm

se potete...pubblicate anche le foto delle fasi per lo smontaggio dello stereo...può tornare utile anche agli altri... Wink
avatar
Salvo®
Moderatore
Moderatore

Capricorno Numero di messaggi : 3282
Età : 48
Localizzazione : Nettuno - (Roma)
Data d'iscrizione : 10.11.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Sidestick il Dom Dic 23, 2007 9:20 pm

Ecco dove vanno collegati i cavi per l'ipod per il modello invite (quello con impianto radio senza amplificatore e sub):
I colori si riferiscono al cavo originale Mitsubishi







immagini gentilmente copiate dal nostro sito omonimo spagnolo.

Questo dovrebbe essere il connettore a 18 poli per il modello invite:


avatar
Sidestick
Admin
Admin

Acquario Numero di messaggi : 2934
Età : 45
Localizzazione : Roma/Perugia
Data d'iscrizione : 23.10.07

http://www.outlanders.it

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Chamo il Gio Gen 03, 2008 2:44 pm

Volevo ringraziare Sidestick per le foto ed il racconto, molto esaustivo, per poter installare una presa Aux....

Oggi, con le foto stampate sotto mano, ho realizzato anche io la connessione, con una variante, anzichè due pin jack ( uno rosso e uno bianco ) ho messo un solo jack femmina da 3.5, così con il cavetto (maschio-maschio) in dotazione con il TomTom, ho collegato il mio navigatore all'impianto originale dell'Outlander, ed è tutto un'altra cosa.....Considerando che ha un HD da 20 Gb ( di cui circa 12 liberi per la musica !!!!)
Ho poi provato un lettore Mp3, ed anche questo va alla grande.....

Grazie ancora Sidestick !!!! cheers

Ciao Chamo ....
Smile
avatar
Chamo

Leone Numero di messaggi : 357
Età : 61
Localizzazione : Roma
Data d'iscrizione : 02.01.08

Tornare in alto Andare in basso

Re: Cavo di collegamento iPod

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 6 1, 2, 3, 4, 5, 6  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili

 :: TECNICA :: Elettronica


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
