Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  donato Mar Mag 12, 2009 11:09 am

Grazie Roby ottimo lavoro,quando ci incontreremo come ringraziamento ti controllo se hai messo bene il supporto per agganciare il tappo del serbatoio... lol! lol! lol!
donato
donato

Toro Numero di messaggi : 1586
Età : 54
Localizzazione : Pescara/montesilvano
Data d'iscrizione : 07.02.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  robybz Mar Mag 12, 2009 4:00 pm

cosa vuoi Donato, sono un pochino duro di comprendonio (come i tedeschi, sarà la vicinanza.... Twisted Evil ), ma visto che da quando l'ho messo ho fatto un pò di pieni, direi che va bene......non l'ho ancora perso... meaculpa meaculpa
facciamo così: se fosse messo sbagliato, ti potrei pagare da bere sm_birr sm_birr ....ma gli arrosticini li offri tu... sm_gnam (naturalmente scherzo, visto che quello in debito sono io....)
Ciao
Robybz
robybz
robybz

Pesci Numero di messaggi : 503
Età : 57
Localizzazione : Bolzano
Data d'iscrizione : 15.09.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  donato Mar Mag 12, 2009 6:15 pm

Se ancora non lo hai perso allora lo hai montato bene! Comunque grazie di nuovo per la precisione con cui hai tradotto il tutto sm_ok faro' vedere il post dall'officina Mitsu con la speranza che vogliano seguire i consigli Rolling Eyes sm_bye
donato
donato

Toro Numero di messaggi : 1586
Età : 54
Localizzazione : Pescara/montesilvano
Data d'iscrizione : 07.02.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  flavio2207 Mer Mag 13, 2009 12:09 pm

Grande Robybz, essere poliglotta ha i suoi vantaggi. Razz Razz Non è che hai tempo per tradurre anche il post su i led blu degli alzacristalli ??
Grazie lo stesso, ciao Flavio
flavio2207
flavio2207
Cugino francese

Cancro Numero di messaggi : 937
Età : 57
Localizzazione : Bordighera IM
Data d'iscrizione : 14.02.08

http://www.londrahotelsanremo.it

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  outlander 2009 Mer Mag 13, 2009 4:23 pm

outlander 2009 ha scritto:se non sbaglio sono riusciti a collegare la retro agli specchietti per l'inclinazione idelae!!!!!!!
nel senso che se inserisci la retro gli specchietti si inclinano per evitare di prendere marciapiedi laterali.
ciaoooo
outlander 2009
outlander 2009
Cugino francese

Leone Numero di messaggi : 217
Età : 49
Localizzazione : Palermo
Data d'iscrizione : 07.02.09

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  robybz Mer Mag 13, 2009 4:41 pm

flavio2207 ha scritto:Grande Robybz, essere poliglotta ha i suoi vantaggi. Razz Razz Non è che hai tempo per tradurre anche il post su i led blu degli alzacristalli ??
se mi scrivi il collegamento, visto che non ho tempo di cercarmelo, non ti prometto la velocità in quanto è un "periodaccio" al lavoro, ma prima o poi vedo di fartelo...
ciao
Roby
robybz
robybz

Pesci Numero di messaggi : 503
Età : 57
Localizzazione : Bolzano
Data d'iscrizione : 15.09.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  Naltuo Mer Mag 13, 2009 8:22 pm

Ti faccio pure io i complimenti per l'esaustiva traduzione,ora è chiaro. sm_ok
Avevo provato con i traduttori on line...... affraid credo che sarebbe stato più facile capire i geroglifici egiziani,almeno in questi la figura ha un senso Laughing Laughing
sm_bye
Naltuo
Naltuo

Pesci Numero di messaggi : 1647
Età : 62
Localizzazione : Torino
Data d'iscrizione : 15.07.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  Arcaman Gio Mag 14, 2009 6:16 am

Quoto!! sm_bye sm_bye
Arcaman
Arcaman

Gemelli Numero di messaggi : 2439
Età : 55
Localizzazione : Napoli
Data d'iscrizione : 27.10.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  flavio2207 Gio Mag 14, 2009 12:28 pm

X Robybz
Ciao, il collegamento dovrebbe essere questo http://www.outlander-forum.de/sogehts/outlander-II-schalter_1.php
Grazie ancora.
flavio2207
flavio2207
Cugino francese

Cancro Numero di messaggi : 937
Età : 57
Localizzazione : Bordighera IM
Data d'iscrizione : 14.02.08

http://www.londrahotelsanremo.it

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  robybz Ven Mag 15, 2009 7:42 am

Montaggio di una illuminazione a led negli alzacristalli della portiera.

Ora c'è il blu!! Sono riuscito ad illuminare in blu i tasti degli alzacristalli delle portiere del conducente e del passeggero
Siccome non mi era riuscito di procurarmi come pezzo singolo un interruttore girevole (....traduz. letterale....), come quello montato nella portiera del conducente per gli alzacristalli, allora mi sono deciso ad illuminare indirettamente la portiera.

foto

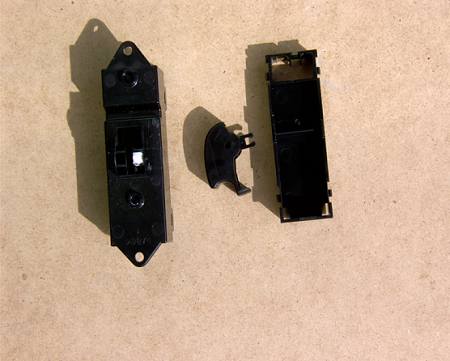

portiera passeggero
Modifiche da forum tedesco - Pagina 2 Schalt10

Di lato nella "tasca" (cavità) della maniglia ho trapanato un foro di 6,5 mm. per inserire un Led con supporto di 5 mm.

foto
Un foro di 6,5 mm. per un Led di 5 mm.
Modifiche da forum tedesco - Pagina 2 Schalt12

Ho saldato, direttamente al Led stesso, una resistenza (1 kΩ) e l'ho isolata con un tubo retraibile (??? letterale...), poi ho assicurato il tutto da fuori con nastro adesivo.

foto

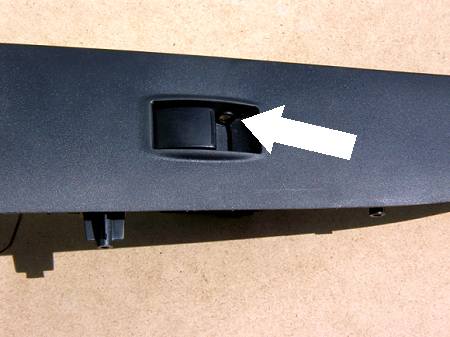

Il led montato
Modifiche da forum tedesco - Pagina 2 Schalt13

Il Led è stato levigato (reso liscio, piatto) nella parte anteriore, cosicchè si chiude a filo con il supporto del Led stesso. Questo è stato necessario perchè la parte finale dell'interruttore (degli alzacristalli), alla chiusura dei finestrini, non rimanesse incastrata nel Led stesso.
Collegare alla presa il grosso cavo rosso da 12 V e la massa nera sottile; il Led si illumina con l'accensione, dopo lo spegnimento invece il Led continua ancora a rimanere illuminato per un pò di tempo (fino a quando gli alzacristalli sono alimentati, penso circa 30 secondi, dovrebbe esserci scritto da qualche parte nel manuale di istruzioni).
La stessa cosa vale naturalmente per la portiera del conducente, li vengono però installati 3 Led.

foto
Tre Leds per la portiera del conducente.
Modifiche da forum tedesco - Pagina 2 Schalt14

Il terzo Led si trova sotto il tasto per i comandi al centro. I tre Leds sono messi in fila, resistenza 470 Ω. Attacco alla presa come per la porta del passeggero (rosso, nero, 30 secondi ecc.)
Ho collegato direttamente i 12 volt in ogni pannello (parte posteriore della presa) in modo che, in un eventuale smontaggio della pannellatura della portiera, togliendo la presa originale, si scolleghi anche l'illuminazione.

Servono:
Cacciavite a croce
Saldatore
Trapano con punta da 6,5 mm
3 supporti LED
4 LEDs
1 Resistenza da 470 Ω
1 Resistenza da 1 kΩ

e naturalmente molto coraggio, per smontare l'Out e lavorarci con saldatore e trapano.

foto

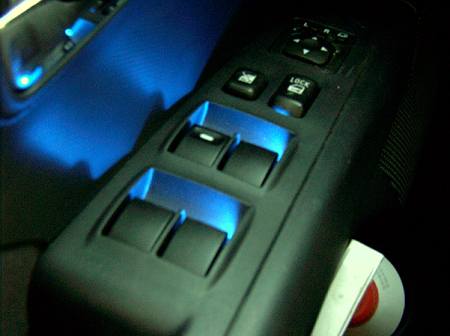

Così si vede al buio

foto
L'illuminazione "finita" al buio
Modifiche da forum tedesco - Pagina 2 Schalt15

Questo è tutto
stavolta purtroppo i termini sono un pochino "ostrogoti" più che tedeschi, spero comunque di aver reso l'idea.
Buon lavoro a chi vorrà provarci
Robybz
robybz
robybz

Pesci Numero di messaggi : 503
Età : 57
Localizzazione : Bolzano
Data d'iscrizione : 15.09.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  marinaio Ven Mag 15, 2009 9:10 am

Io non ne conosco molti di forum, ma sono felice di aver trovato questo!!!
cheers w OUTLANDERS.IT cheers

marinaio

Vergine Numero di messaggi : 274
Età : 51
Localizzazione : Garfagnana
Data d'iscrizione : 29.09.08

http://www.multimecc.it/index.html?pg=2&szn=3

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  flavio2207 Ven Mag 15, 2009 2:00 pm

Robybz sei grande sm_ok sm_ok sm_ok
Ciao
flavio2207
flavio2207
Cugino francese

Cancro Numero di messaggi : 937
Età : 57
Localizzazione : Bordighera IM
Data d'iscrizione : 14.02.08

http://www.londrahotelsanremo.it

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  robybz Ven Mag 15, 2009 2:40 pm

Diamo merito anche a Sidestick, perchè se io ho fatto il lavoro della traduzione, lui ha pensato (sia per il primo post che per il secondo) a metterci le foto ed "impaginarlo". Per cui ha diritto al bravo sm_ok anche lui!!!
Robybz
robybz
robybz

Pesci Numero di messaggi : 503
Età : 57
Localizzazione : Bolzano
Data d'iscrizione : 15.09.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  Arcaman Ven Mag 15, 2009 3:16 pm

La bravura di Side ormai è un dato di fatto....bravi ad entrambi sm_ok sm_bye sm_bye
Arcaman
Arcaman

Gemelli Numero di messaggi : 2439
Età : 55
Localizzazione : Napoli
Data d'iscrizione : 27.10.08

Torna in alto Andare in basso

Modifiche da forum tedesco - Pagina 2 Empty Re: Modifiche da forum tedesco

Messaggio  Naltuo Mar Mag 19, 2009 10:08 pm

Il quotone è d'obbligo sm_ok
approved
Naltuo
Naltuo

Pesci Numero di messaggi : 1647
Età : 62
Localizzazione : Torino
Data d'iscrizione : 15.07.08

Torna in alto Andare in basso
